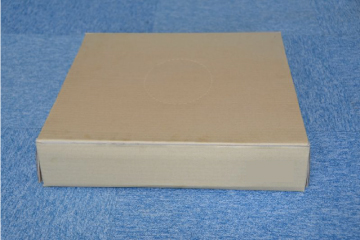

EV用オレンジコルゲートチューブ(スリット無し)：ポリプロピレン製(難燃タイプ) 小箱入り [EV]
販売価格: 4,330円～11,338円(税込)
オプションにより価格が変わる場合もあります。
 |  |

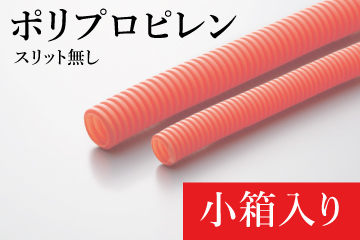

EV、HV用で使用されているコルゲートチューブ(スリット無し）の赤橙タイプです。
複数の電線を束ねたり電線の保護として使用されるコルゲートチューブです。曲げやすく、衝撃・圧縮に強く作業性に優れた特徴を持っています。用途としては自動車内や電気、電子製品内など配線の多い場所に最適です。サイズは内径15ｍｍをご用意しております。色はオレンジより濃い赤橙色です。
＊自己消火性を持つ難燃タイプです。
＊スリット入りもご用意しております。
(全長にわたり切れ目が入っておりどこからでも配線を入れることが可能となっています。）
この製品はRoHS2指令適合品です。
使用用途： EV、HV、PHV電源配線保護
耐熱温度： 95度耐熱2万時間以上（理論値）
低温特性(耐寒温度)： -50℃（24時間後マンドレル曲げ試験で変形、割れ、亀裂なし）
材質：ポリプロピレン
規格(特性)： 難燃PPコルゲート
※掲載写真と実際の商品とは若干の違いがある場合があります
| 呼径 | スリット | 商品番号 | d(内径) | D(外径) | p(ピッチ) | t(肉厚) | L巻数(m) |
|---|---|---|---|---|---|---|---|
| 5 | 無 | CDP-Or905-0 | 5.3 | 7.5 | 2.3 | 0.2 | 100 |
| 7 | 無 | CDP-Or907-0 | 7.4 | 10.2 | 2.7 | 0.25 | 50 |
| 10 | 無 | CDP-Or910-0 | 10.7 | 14.1 | 2.7 | 0.25 | 50 |
| 13 | 無 | CDP-Or913-0 | 13.2 | 17.5 | 3.5 | 0.25 | 30 |
| 15 | 無 | CDP-Or915-0 | 15.3 | 19.5 | 3.6 | 0.25 | 30 |
| 19 | 無 | CDP-Or919-0 | 19.5 | 23.7 | 3.6 | 0.25 | 20 |
| 22 | 無 | CDP-Or922-0 | 22.3 | 27.1 | 4.3 | 0.3 | 20 |
| 25 | 無 | CDP-Or925-0 | 25.2 | 30.0 | 4.3 | 0.35 | 20 |
| 28 | 無 | CDP-Or928-0 | 28.4 | 33.8 | 4.4 | 0.35 | 10 |
情報
-
内径は、呼び寸法に対して0.3〜0.8ほど大きくなっています。
